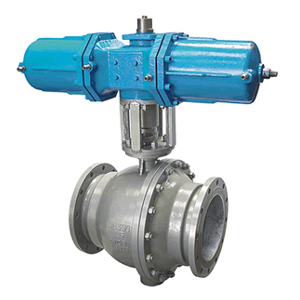

| Q647H固定式气动球阀 |
 |
| |
| 产品详情 |
Q647H固定式气动球阀概述：
Q647型气动固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封因而安装没有流向限制，是双向。本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球体，保持密封。上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致，以便管线清扫。
主要性能规范
|
型 号
|
试验压力ps(MPa)
|
工作温度(℃)
|
适用介质
|
|
|
壳 体
|
密封(液)
|
密封(气)
|
|
|
Q647F-10
|
1.5PN
|
1.1PN
|
0.6 MPa
|
-29-200(加玻纤增强聚四氟乙烯)、-29-300(对位聚苯)
|
水、蒸汽、油品等
|
|
|
Q647F-16
|
|
|
硝酸等腐蚀性介质
|
|
|
强氧化性介质
|
|
|
Q647F-25
|
|
|
Q647F-64
|
醋酸等腐蚀性介质
|
|
|
Q647F-160
|
|
|
尿素等腐蚀性介质
|
|
|
阀 体
|
球体、阀杆
|
阀 座
|
|
WCB
|
2Cr13
|
加玻纤增强聚四氟乙烯、对位聚苯
|
|
ZG1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
CF8
|
0Cr19Ni9-(304)
|
|
CF3
|
00Cr19Ni11-(304L)
|
|
ZG1Cr18Ni-12Mo2Ti
|
1Cr18Ni12-Mo2Ti
|
|
CF8M
|
0Cr17Ni12-Mo2(316)
|
|
CF3M
|
00Cr17Ni14-Mo2(316l)
|
主要外型尺寸
|
PN1.0(MPa)
|
|
通径(DN)
|
L
|
d1
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
重量
|
|
125
|
356
|
125
|
245
|
210
|
185
|
22
|
8-18
|
542
|
90
|
|
150
|
394
|
150
|
280
|
240
|
210
|
22
|
8-23
|
572
|
130
|
|
200
|
457
|
200
|
335
|
295
|
265
|
24
|
8-23
|
636
|
203
|
|
250
|
533
|
250
|
390
|
350
|
320
|
26
|
12-23
|
726
|
245
|
|
300
|
610
|
300
|
440
|
400
|
368
|
26
|
12-23
|
859
|
399
|
|
350
|
686
|
350
|
500
|
460
|
428
|
26
|
16-23
|
927
|
498
|
|
400
|
762
|
400
|
565
|
515
|
482
|
26
|
16-25
|
1080
|
818
|
|
450
|
864
|
450
|
615
|
565
|
532
|
28
|
20-25
|
1120
|
1037
|
|
500
|
914
|
500
|
670
|
620
|
585
|
28
|
20-25
|
1150
|
1255
|
主要外型尺寸
|
PN1.6(MPa)
|
|
通径(DN)
|
L
|
d1
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
重量
|
|
125
|
356
|
125
|
245
|
210
|
185
|
22
|
8-18
|
542
|
95
|
|
150
|
394
|
150
|
280
|
240
|
210
|
24
|
8-23
|
572
|
135
|
|
200
|
457
|
200
|
335
|
295
|
265
|
26
|
12-23
|
736
|
208
|
|
250
|
533
|
250
|
405
|
355
|
320
|
30
|
12-25
|
890
|
255
|
|
300
|
610
|
300
|
460
|
410
|
375
|
30
|
12-25
|
910
|
409
|
|
350
|
686
|
350
|
520
|
470
|
435
|
34
|
16-25
|
1020
|
518
|
|
400
|
762
|
400
|
580
|
525
|
485
|
36
|
16-30
|
1080
|
838
|
|
450
|
864
|
450
|
640
|
585
|
545
|
40
|
20-30
|
1120
|
1067
|
|
500
|
914
|
500
|
705
|
650
|
608
|
44
|
20-34
|
1150
|
1295
|
主要外型尺寸
|
PN2.5(MPa)
|
|
通径(DN)
|
L
|
d1
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
重量
|
|
100
|
305
|
100
|
230
|
190
|
160
|
24
|
8-23
|
416
|
78
|
|
125
|
381
|
125
|
270
|
220
|
188
|
28
|
8-25
|
542
|
107
|
|
150
|
403
|
150
|
300
|
250
|
218
|
30
|
8-25
|
572
|
145
|
|
200
|
502
|
200
|
360
|
310
|
278
|
34
|
12-25
|
736
|
220
|
|
250
|
568
|
250
|
425
|
370
|
332
|
36
|
12-30
|
890
|
280
|
|
300
|
648
|
300
|
485
|
430
|
390
|
40
|
16-30
|
910
|
450
|
|
350
|
762
|
350
|
550
|
490
|
448
|
44
|
16-34
|
1020
|
570
|
|
400
|
838
|
400
|
610
|
550
|
505
|
48
|
16-34
|
1080
|
920
|
|
450
|
914
|
450
|
660
|
600
|
555
|
50
|
20-34
|
1120
|
1140
|
|
500
|
991
|
500
|
730
|
660
|
610
|
52
|
20-41
|
1150
|
1360
|
|
